Elektrický navijak pre štvorkolky Golemwinch 1,6 t
Popis

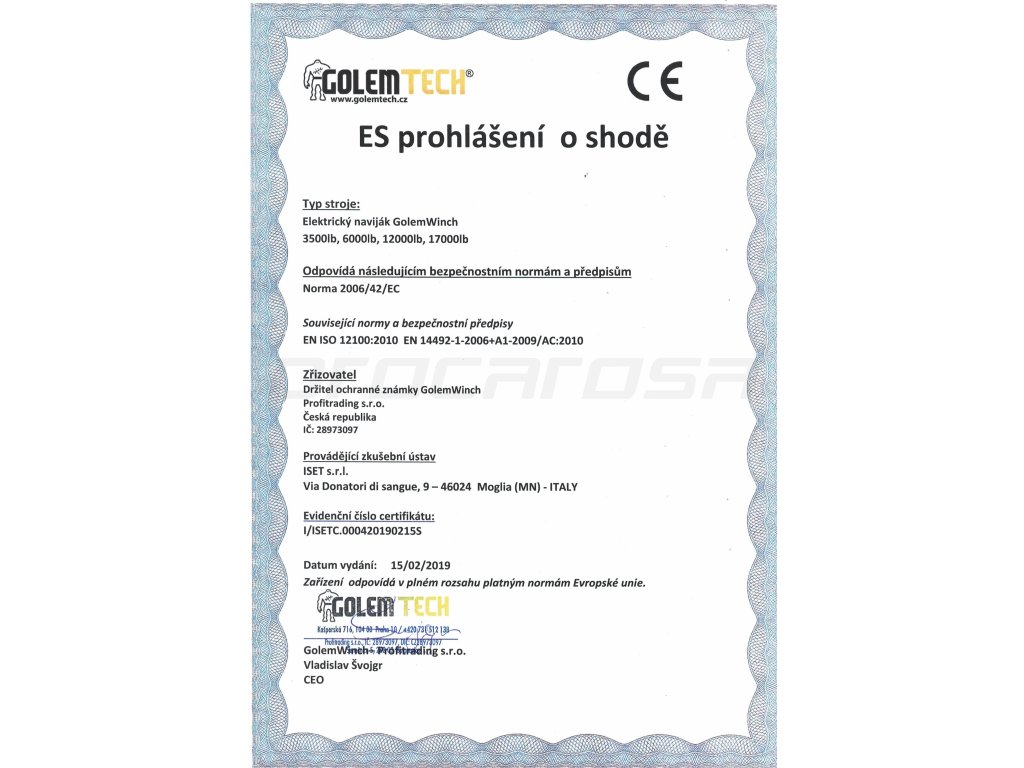

Elektrický navijak pre štvorkolky s maximálnou ťažnou silou 1600 kg. Tento ATV navijak je vhodný aj pre najťažšie štvorkolky. Prednosťou navijaku je kvalitná oceľová prevodovka a nainštalovaná montážne platňa pre ľahšiu montáž. Navijak spĺňa normu STN EN 14492-1 (STK) a má CE Certifikát.
TECHNICKÁ ŠPECIFIKÁCIA
- Typ: Golemwinch 3500
- Menovitá ťažná sila: 1600 kg (3500 lb)
- Motor: 1,2 kW (1,5 hp)
- Napájacie napätie: 12 V DC
- Prevodovka: 3-stupňová planétová
- Spojka: posuvný čap
- Brzda: mechanická & dynamická
- Prevod: 153: 1
- Veľkosť bubna: 38 x 73 mm
- Lano: l = 13 m / ∅ 4,8 mm
- Ovládanie: diaľkové aj lanové
- Hmotnosť: 10 kg
OBSAH BALENIA
- navijak 3500 lb
- ovládacie box + prepojovacie káble
- navádzacie Rolny lana
- oceľové lano (navinuté)
- oceľový hák
- diaľkové i káblové ovládanie
- montážne platňa (súčasť navijaku)
PREHĽAD RÝCHLOSTI NAVÍJANIE / VEĽKOSŤ ELEKTRICKÉHO PRÚDOVÉHO ODOBERANÍ (prvá vrstva lana)
|
zaťaženie lana (kg) |
0 |
227 |
454 |
680 |
907 |
1134 |
1361 |
1588 |
|
rýchlosť lana (m/min) |
6,7 |
5,95 |
5,3 |
4,3 |
3,45 |
2,75 |
2,2 |
1,75 |
|
elektrický prúd(ampér) |
26 |
35 |
70 |
98 |
107 |
129 |
138 |
169 |
ZÁVISLOSŤ POČTU VRSTIEV NAVINUTÉHO LANA NA MAX. ŤAŽNÚ SILU NAVIJAKA.
|
vrstva lana |
1 |
2 |
3 |
4 |
5 |
|
menovitá ťažná sila(kg) |
1588 |
1278 |
1167 |
1072 |
896 |
|
navinutie na bubne (m) |
2,5 | 4 | 7,5 | 10 | 13 |
| Hmotnosť [kg] | 10 |
| Výkon motora [kW] | 1,2 |
| Ťažná sila [kg] | 1600 |
| Diaľkové ovládanie | ano |
| Napätie [V] | 12 |
| Délka lana [m] | 13 |
| Typ lana | oceľ |
