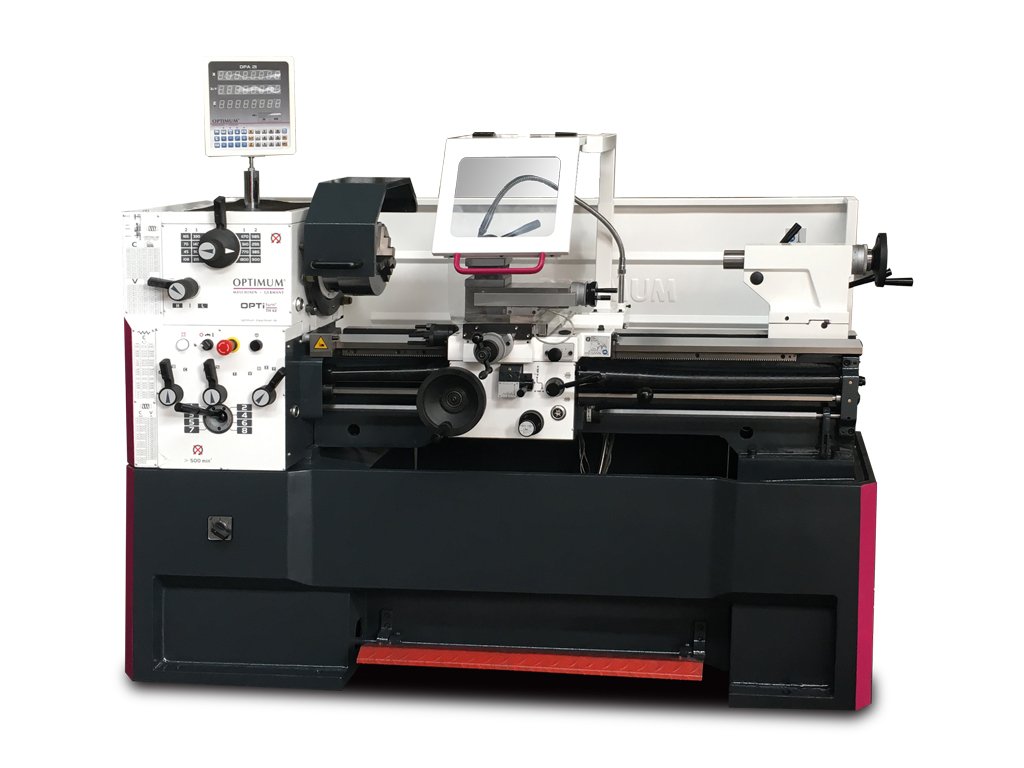

Sústruh OPTIturn TH 4210 D

Kód: BO_3462055
Zľava 3 % za platbu vopred
Neohodnotené
Značka: OPTIMUM
ZADARMOZADARMO
Sústruh OPTIturn TH 4210 D
€13 817,21 €16 718,82 vrátane DPH
Na dotaz

Presný sústruh vybavený vodiacou a ťažným skrutkou pre ľahkú obsluhu s digitálnym odmeriavaním polohy DPA 21. Voliteľne v prevedení VARIO s plynulou reguláciou otáčok pomocou frekvenčného meniča zn. Lenza.

  • Výška hrotu: 210 mm
  • Otáčky: 45 - 1800 ot/min
  • Príkon: 4,6 kW

Detailné informácie

Podrobný popis

  • Kalené a brúsené vodiace dráhy lôžka
  • Chladiace zariadenie sa zvláštne nádržou chladiacej kvapaliny, ukazovateľom hladiny a odlučovačom oleja
  • Zaručená hádzavosť čela vretena <0,015 mm
  • Kalené a brúsené vreteno beží v olejovom kúpeli. Je uložené v dvoch presných nastaviteľných kuželíkových ložiskách
  • Pravý / ľavý chod možné prepnúť na pozdĺžnom suportu
  • Centrálna jednotka mazanie v pozdĺžnom suportu
  • Podstavec a lôžka sústruhu odliate z jedného kusa liatiny
  • Ochranný kryt vodiacej skrutky
  • Nožná brzda pre núdzové zastavenie
  • Bezpečnostné ručné kolesá v osi X a Z
  • Koník možno prestaviť o ± 10 mm pre sústruženie kužeľov
  • Sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy



  • Digitálne odmeriavanie polohy DPA 21
  • Prehľadná fóliová klávesnica, chráni pred striekajúcou vodou
  • Vysoká pracovná presnosť
  • Znížené percento chýb
  • Os X, Y, Z0, Z s 8-miestnym displejom
  • Súčasťou dodávky je senzor pre snímanie otáčok vretena
  • Sklenená pravítka



Balenie obsahuje:

  • Doraz s jemným nastavením
  • Digitálne odmeriavanie polohy DPA 21
  • 3-čeľusťové skľučovadlo ø 250 mm
  • Pevná luneta, priechod Ø 15 - 105 mm
  • Pohyblivá luneta, priechod Ø 10 - 65 mm
  • LED osvetlenie stroje
  • Redukčné puzdro MK 6 / MK 4
  • Pevný hrot MK 4
  • Štvorstranný nožový držiak
  • Nastavovacie náradie
  • Chladiace zariadenie

Dodatočné parametre

Kategória: Klasické sústruhy
Výška hrotu [mm]: 210
Max. točný priemer nad lôžkom [mm]: 420
Max. otočný priemer bez mostíka [mm]: 590
Šírka lôžka [mm]: 250
Vzdialenosť medzi hrotmi [mm]: 1000
Dĺžka mostíka [mm]: 260
Kužeľ vretena: MK6
Upnutie vretena: Camlock DIN ISO 702-2 č. 6
Otáčky [ot/min]: 45–1800
Plynulá zmena otáčok: nie
Otáčky - prevedenie Vario [ot/min]: 10–2500
Počet rýchlostných stupňov: 16
Priechod vretena [mm]: 52
Kužeľ pinoly koníka: MK4
Priemer pinoly [mm]: 50
Zdvih pinoly [mm]: 120
Posuv pozdĺžny [mm/ot]: 0,05 –1,7 (17 )
Posuv priečny [mm/ot]: 0,025 –0,85 (17 )
Max. posuv nožového suportu [mm]: 140
Max. posuv priečneho suportu [mm]: 230
Závit metrický [mm/ot]: 0,2 – 14 (39 )
Závit palcový: 72 – 2 záv./1“ (45 )
Závit trapézový [D.P.]: 8 –44 (21 )
Závit modulový [M.P.]: 0,3 –3,5 (18 )
Max. výška upnutia nožového držiaka [mm]: 20
Príkon [kW]: 4,6
Elektrické pripojenie [V]: 400
Rozmery (š × v × h) [mm]: 2025×1615×915
Hmotnosť [kg]: 1160
