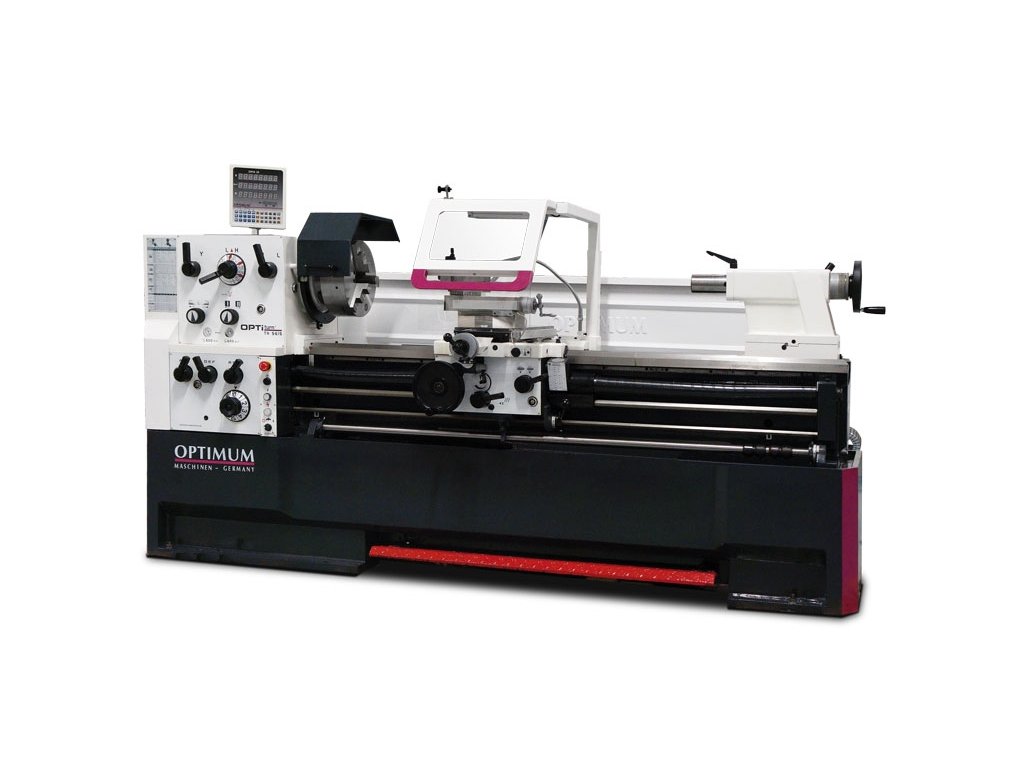

Sústruh OPTIturn TH 5620
Popis
- Upínanie vretena Camlock DIN ISO 702-2 č. 8
- Kalené a brúsené vreteno uložené v nastaviteľných kuželíkových ložiskách beží v olejovom kúpeli
- Zaručená hádzavosť čela vretena <0,015 mm
- Uzavretá posuvná skriňa s rýchlym radením, všetky ozubené kolesá a hriadele kalené a brúsené beží v olejovom kúpeli
- Podstavec a lôžka stroje sú odliate z jedného kusa liatiny
- Vyberateľný mostík lôžka
- Kalené a brúsené vodiace plochy lôžka
- Centrálne mazanie vodiacich plôch
- Dorazová tyč so štyrmi vačkami pre vypínanie pozdĺžneho posuvu
- Koník prestaviteľný o ± 13 mm
- Chod vpravo-vľavo prepínateľný ovládacou pákou priamo na suportu
- Podpäťová spínač, núdzový vypínač a istenie motora
- Mechanická nožná brzda vretena
- Vyhotovenie podľa DIN 8606 (nástrojárska presnosť)
- Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
- Skľučovadlo „Made in Czech Republic - sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
Balenie obsahuje:
- 3-čeľusťové skľučovadlo Ø 315 mm
- Pevná luneta pre Ø 19 - 165 mm
- Pohyblivá luneta Ø 16 - 95 mm
- Chladiace zariadenie
- Stena ostreku
- Brzda vretena
- Držiak pre štvorhranné noža D 32 × 150 mm
- Závitový indikátor
- Rýchloupínací nožový držiak SWH 7-C
- Redukčná puzdro MK7 / MK5
- Pevný hrot MK5 - 2 ks
- Halogénové svietidlo 50 W / 24 V
- Kufrík s náradím
- Olejová náplň
- Digitálne odmeriavanie polohy DPA 21
Súvisiaci tovar
-
Kód: BO_3444041
-
Kód: BO_3440734
-
Kód: BO_3441509
-
Kód: BO_9010004
| Výška hrotu [mm] | 280 |
| Max. točný priemer nad lôžkom [mm] | 560 |
| Max. otočný priemer nad suportom [mm] | 355 |
| Max. otočný priemer bez mostíka [mm] | 790 |
| Šírka lôžka [mm] | 350 |
| Vzdialenosť medzi hrotmi [mm] | 2000 |
| Dĺžka mostíka [mm] | 270 |
| Kužeľ vretena | MK7 |
| Upnutie vretena | Camlock DIN ISO 702-2 č. 8 |
| Otáčky [ot/min] | 25–1600 |
| Plynulá zmena otáčok | nie |
| Otáčky - prevedenie Vario [ot/min] | 10–2500 |
| Počet rýchlostných stupňov | 12 |
| Priechod vretena [mm] | 80 |
| Posuv pinoly [mm] | 180 |
| Kužeľ pinoly koníka | MK5 |
| Posuv pozdĺžny [mm/ot] | 0,059 –1,646 (35 ) |
| Posuv priečny [mm/ot] | 0,020 –0,573 (35 ) |
| Max. posuv nožového suportu [mm] | 130 |
| Max. posuv priečneho suportu [mm] | 316 |
| Závit metrický [mm/ot] | 0,2 – 14 (47 ) |
| Závit palcový | 2 – 112 záv./1“ (60 ) |
| Závit trapézový [D.P.] | 4 –112 (50 ) |
| Závit modulový [M.P.] | 0,1 –7 (34 ) |
| Výkon motora chladiaceho čerpadla [W] | 100 |
| Príkon [W] | 7500 |
| Elektrické pripojenie [V] | 400 |
| Rozmery (š × v × h) [mm] | 3340×1460×1150 |
| Hmotnosť [kg] | 2720 |
