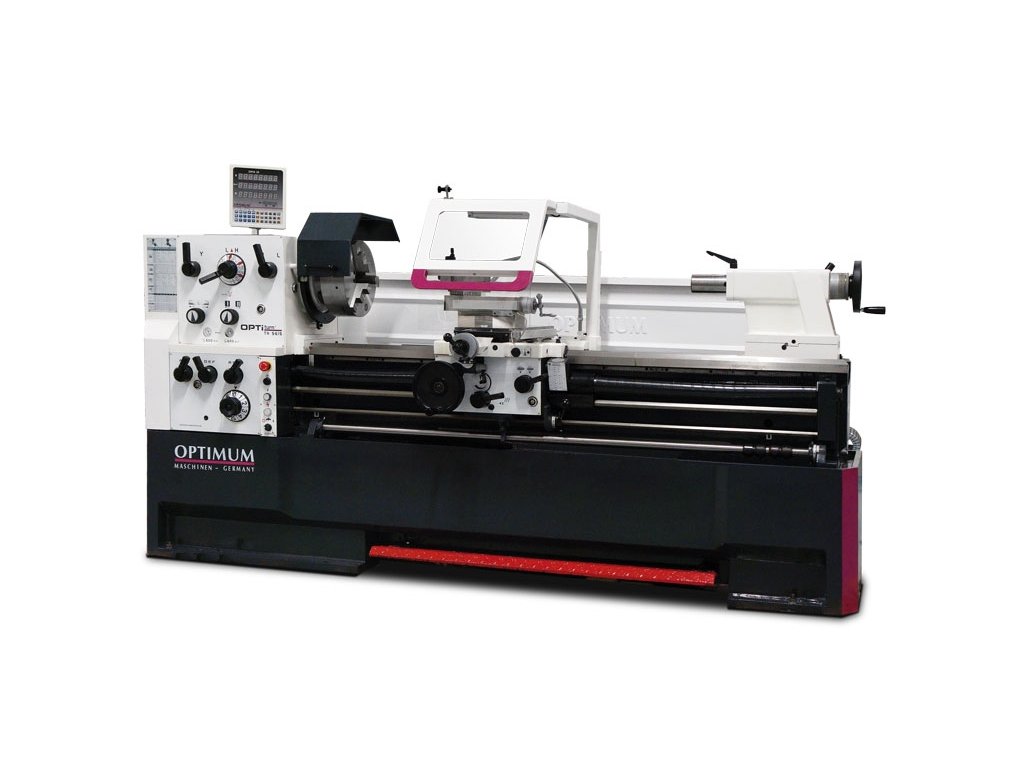

Sústruh OPTIturn TH 5630
Kód: BO_3462180Kvalifikované
poradenstvo
poradenstvo
Výmena tovaru
do 30 dní i pre ič
do 30 dní i pre ič
Predlžená
záruka i pres ič
záruka i pres ič
Systém kontroly
kvality
kvality
Súvisiaci tovar
Podrobný popis
- Upínanie vretena Camlock DIN ISO 702-2 č. 8
- Kalené a brúsené vreteno uložené v nastaviteľných kuželíkových ložiskách beží v olejovom kúpeli
- Zaručená hádzavosť čela vretena <0,015 mm

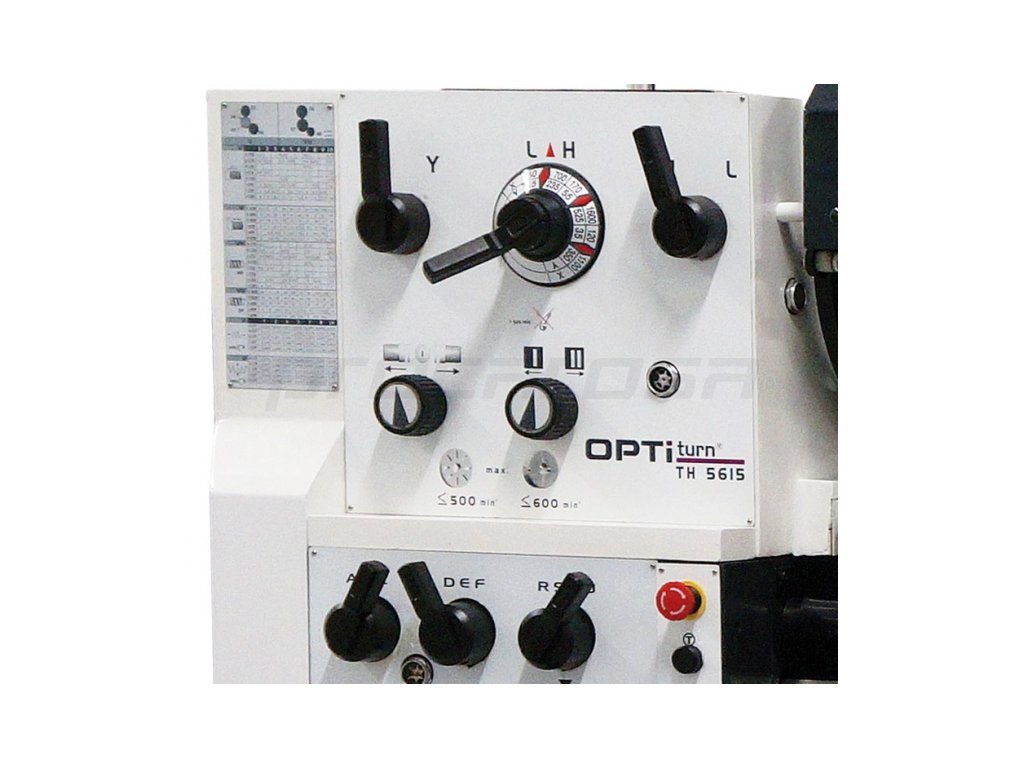

- Uzavretá posuvná skriňa s rýchlym radením, všetky ozubené kolesá a hriadele kalené a brúsené beží v olejovom kúpeli
- Podstavec a lôžka stroje sú odliate z jedného kusa liatiny
- Vyberateľný mostík lôžka
- Kalené a brúsené vodiace plochy lôžka
- Centrálne mazanie vodiacich plôch
- Dorazová tyč so štyrmi vačkami pre vypínanie pozdĺžneho posuvu

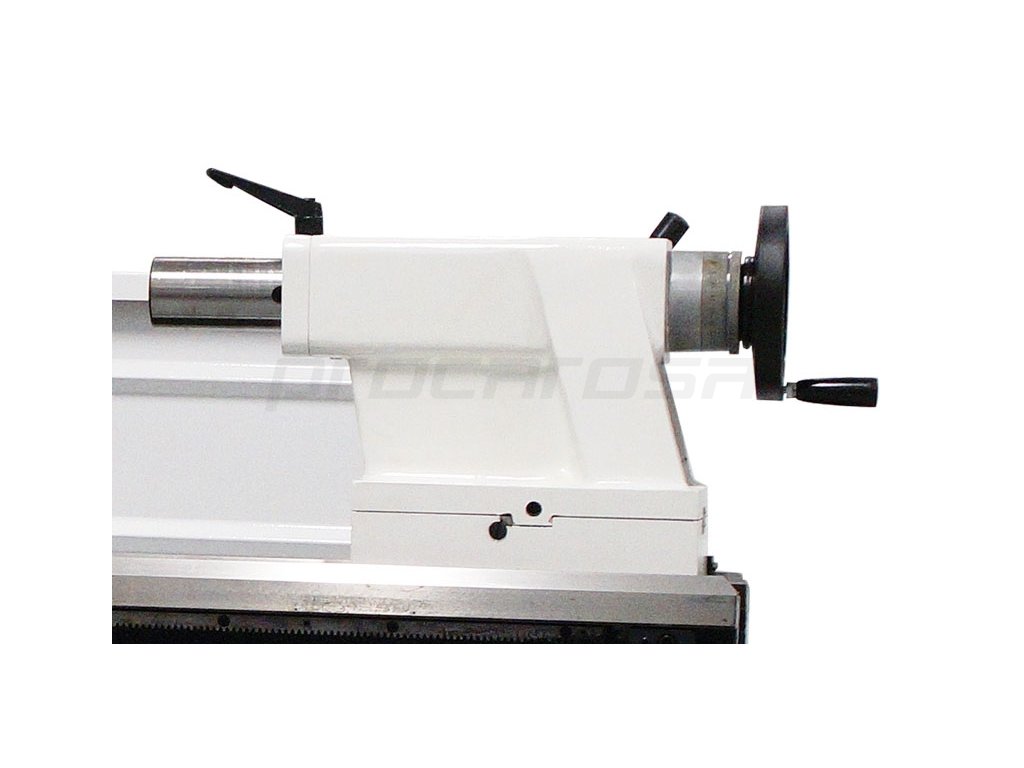

- Koník prestaviteľný o ± 13 mm
- Chod vpravo-vľavo prepínateľný ovládacou pákou priamo na suportu
- Podpäťová spínač, núdzový vypínač a istenie motora
- Mechanická nožná brzda vretena
- Vyhotovenie podľa DIN 8606 (nástrojárska presnosť)
- Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
- Skľučovadlo „Made in Czech Republic - sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
Balenie obsahuje:
- 3-čeľusťové skľučovadlo Ø 315 mm
- Pevná luneta pre Ø 19 - 165 mm
- Pohyblivá luneta Ø 16 - 95 mm
- Chladiace zariadenie
- Stena ostreku
- Brzda vretena
- Držiak pre štvorhranné noža D 32 × 150 mm
- Rýchloupínací nožový držiak SWH 7-C
- Redukčná puzdro MK7 / MK5
- Pevný hrot MK5 - 2 ks
- Halogénové svietidlo 50 W / 24 V
- Kufrík s náradím
- Olejová náplň
- Digitálne odmeriavanie polohy DPA 21
Dodatočné parametre
Kategória: | Klasické sústruhy |
---|---|
Výška hrotu [mm]: | 280 |
Max. točný priemer nad lôžkom [mm]: | 560 |
Max. otočný priemer nad suportom [mm]: | 355 |
Max. otočný priemer bez mostíka [mm]: | 790 |
Šírka lôžka [mm]: | 350 |
Vzdialenosť medzi hrotmi [mm]: | 3000 |
Dĺžka mostíka [mm]: | 270 |
Kužeľ vretena: | MK7 |
Upnutie vretena: | Camlock DIN ISO 702-2 č. 8 |
Otáčky [ot/min]: | 25–1600 |
Plynulá zmena otáčok: | nie |
Otáčky - prevedenie Vario [ot/min]: | 10–2500 |
Počet rýchlostných stupňov: | 12 |
Priechod vretena [mm]: | 80 |
Posuv pinoly [mm]: | 180 |
Kužeľ pinoly koníka: | MK5 |
Posuv pozdĺžny [mm/ot]: | 0,059 –1,646 (35 ) |
Posuv priečny [mm/ot]: | 0,020 –0,573 (35 ) |
Max. posuv nožového suportu [mm]: | 130 |
Max. posuv priečneho suportu [mm]: | 316 |
Závit metrický [mm/ot]: | 0,2 – 14 (47 ) |
Závit palcový: | 2 – 112 záv./1“ (60 ) |
Závit trapézový [D.P.]: | 4 –112 (50 ) |
Závit modulový [M.P.]: | 0,1 –7 (34 ) |
Výkon motora chladiaceho čerpadla [W]: | 100 |
Príkon [W]: | 7500 |
Elektrické pripojenie [V]: | 400 |
Rozmery (š × v × h) [mm]: | 4340×1460×1150 |
Hmotnosť [kg]: | 3000 |
